GBT7974-2002紙、紙板和紙漿（jiāng）亮度的測定（dìng）(免費下載

GBT7974-2002紙、紙板和紙漿亮度（dù）（白度）的測定(免費下載)/印刷檢測儀（yí）器

前言
本標準是（shì）對GB/T 7974-1987《紙及紙（zhǐ）板 白（bái）度測定法(漫射/垂（chuí）直法)》的修訂。
本標（biāo）準非等效采用 ISO 2470:1999《紙及紙（zhǐ）板— 白度測定法(漫射/垂直法（fǎ）)》。本標準與ISO 2470:1999主要不同為（wéi）:ISO亮度為C光源測試（shì），本標準亮度則以模擬D“光源測試，對於含熒光增白荊試樣，後者測定值將（jiāng）不同程度地高於前者，
本標準自實施之日起，同時代替GB/T 7974-19870
本標準的附錄（lù）A為標準的附錄。
本標準由中國（guó）輕工（gōng）業聯合會提出。
本標準（zhǔn）由全國造紙工業標準化技術委員會歸口。
本標準起草單位:天津市輕工業（yè）造（zào）紙技術研究所、中國製漿（jiāng）造紙工業（yè）研究院。
本標準主要起草人:張（zhāng）景彥、侯維玲、杜麗萍
本標準首次發布於1987年7月。
本標準委托全國造紙工業標準（zhǔn）化技術委員（yuán）會（huì）負（fù）責解（jiě）釋。
ISO前言
     ISO ( 國 際標準（zhǔn）化組織)是一個由國際標準化（huà）成員(ISO人員)組成的全球性組織，國際標準的製定工作（zuò）主要由ISO技術委員（yuán）會（huì）完（wán）成，其中的每一個成員對技術委員會曾經發布的某一方麵的標準比較專長並具有解釋權。與ISO有關的政府的或非政府的國際組織也可參與這項工作。ISO與國際電工委員會(IEC)在電工標準方麵有密切聯係。
    國際標準是按照ISO/IEC導則第三部分的規定起草的。
    國際標準的草案要經過技術委（wěi）員會各個成員的投票表決才能正式通過。作為國際（jì）標準的正式發布要求達到不低於75%的投票率。
    國際標準ISO 2470是由（yóu）ISO/TC 6紙、紙板和紙漿技術委員會第三工（gōng）作組WG3起草的。
    第三版通過對第二版(ISO 2470：1977)進行修訂而構成為取代第二版的修訂（dìng）版。該版本不同於1997年（nián）的版本，它描述了簡易型分光光度計的使用，並對含有（yǒu）熒光增白劑的測試材料，描述了將其照明體相對紫外線含量調節到某一確定水平的日常方法。
附錄A和（hé）附錄B是該（gāi）標準的正式組成（chéng）部分。
    本標準以模擬D65“光源、漫射/垂直照明觀測條件下，紙、紙板和紙漿對主波長457mm藍光的漫反射因（yīn）數(%)表示亮度(白度)測定結（jié）果。
    對含有熒光增白（bái）劑的試樣，亦（yì）可測定計算出熒光增白效果即熒光亮度(白度)。
    本標準方（fāng）法中有關（guān）量值傳遞方法（fǎ），所用儀器的光譜和幾何特性等各項基礎性內容均規定在GB/T 7973《紙（zhǐ）漿、紙及紙板漫反射因（yīn）數測定法(漫（màn）射/垂直法)中，因此（cǐ）本標準應和GB/T 7973《紙漿、紙及紙板漫反射因數測定（dìng）法（fǎ）(漫射/垂直法)》一起閱讀並執行。
1  範圍（wéi）
    本標準（zhǔn）規定了通過紙漿（jiāng）、紙和紙板藍光漫反射因數測定（dìng）亮度的方（fāng）法（fǎ）。
    本標準適（shì）用於不含（hán）熒光增白劑或含（hán）熒光增白劑的（de）近白色（sè）紙漿、紙及紙板試樣。
2  引用標準
    下列標準所包含（hán）的條文，通過在本（běn）標準中（zhōng）引用而構成為本標準（zhǔn）的條（tiáo）文。本（běn）標準出（chū）版時，所示版本均為（wéi）有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最（zuì）新版本的可能性。
GB/T 450-2002 紙和紙板試樣的采取(eqvISO 186:1994)
GB/T 740-1989 紙漿試樣的采取(eqvI SO 7213:1981)
GB/T 7973-1987 紙漿、紙及紙板 漫反射因數的測定(漫射/垂直法)(neq ISO 2469:1994)
GB/T 8940.2- 2002 紙漿亮度(白度)試樣的（de）製備(eqvISO3688:1999)
3  定義
    本標準采用下列定義。
3.1  反射因數(R)
    由一（yī）物體反射的輻通量（liàng）與相同條件下完（wán）全反射漫射體所（suǒ）反射（shè）的（de）輻通量之（zhī）比，以百分數表示。
3.2  內反射因（yīn）數(R-)
    試樣層數達到（dào）不透明時的反射因（yīn）數。
3.3 藍光漫反射因數Rasp即亮度(白度)
    在GB/ T7973所規定的反射光度計的模擬（nǐ）D,,光源條件下，試樣對主（zhǔ）波（bō）長(457士0.5)nm藍光的內反射因數。由於熒（yíng）光增白劑的反射作用.將會使藍（lán）光有所增加，故（gù）此值（zhí）有可能大於100%。
3.4 熒光亮度(白度)F
    藍光漫反射因數R45中可直接歸（guī）因（yīn）於熒光增白劑作用的部分。
3.5 熒光增白劑（jì）FWA
    一種加在近白色基體材料內或（huò）其（qí）表麵，因可見光譜藍光區間的熒光，引起視覺增白效應的粉劑。
4 儀器
4.1 反射光度計（jì）
     儀器的光譜和幾何特性等均應符合GB/T 7973。儀器采用紫外線含量豐富的模擬D65光（guāng）源，同時裝有紫外調節濾光（guāng）鏡和紫外截止濾光鏡。
4.2   R457濾光鏡
     與（yǔ）儀器的光源、透鏡（jìng）、積分球壁和接收器的光譜特性相（xiàng）匹配，給出主波長(457士0.5)n m、半波寬44 nm的光譜特性(見附錄A中表（biǎo）Al)。
4.3  紫外調節（jiē）濾光鏡
    調（diào）節光源的紫外含量，使之與CIE定義的D65照明體的縈外（wài）含量相符。
4.4  紫外截止濾光鏡
    其光譜特性應符合GB/T 7973,
4.5  三級熒光標（biāo）準
    加有相對穩定的熒光增白劑（jì）的三級參比標準。
4.6 三級無熒光標準
    與（yǔ）三級熒光標準材料（liào）相同，但不加熒光（guāng）增白劑。
4-7 陶瓷或乳白玻璃工作標準板
4.8 標準黑筒
反（fǎn）射因數應不大於0.2%，為防塵應口朝下放置（zhì）或配一防塵蓋。
注 :標（biāo） 準 黑簡的反射因數應由儀器廠（chǎng）校準（zhǔn）。
5  取樣
    紙漿應按GB/T 740取樣.
    紙和紙（zhǐ）板按GB/T 450取樣。
6  試樣的製備
6.1 紙漿
     按GB /T 8940.2製備紙漿亮（liàng）度(白度)測定紙頁。
6.2  紙（zhǐ）和紙板
從抽取的樣品上避開（kāi）水印、塵埃和明顯（xiǎn）缺（quē）陷.切取尺寸約150m mX 7 5m m的矩（jǔ）型試樣不少於10片，其總厚度應達到不透光。各試樣均正麵向（xiàng）上地疊成一疊，上下（xià）各襯一張試樣加（jiā）以保護，防止髒汙及不必要的光（guāng）照（zhào）和熱輻射。
7  儀（yí）器的校準
7.1  按照儀器說明書，打開儀器電源開關，經一定時間穩定後，分別用標準黑筒和三級無熒光（guāng）標準來校準儀器的零點和刻度值。如采用濾光鏡匹配的反射（shè）光度計，校準前應在儀器反（fǎn）射光束中插人R457濾光鏡。然後將（jiāng）三級熒光標準放人測試孔.測定（dìng）其全模擬D65。照明下的藍光漫反（fǎn）射因數。如測定值與（yǔ）標稱值
不一致，則通過調節縈外調節濾光鏡來調節儀器的紫外線含量。再次校準儀器後重複上述測定，反複調節測試，直至測定值與標稱值（zhí）相一致。
7.2  在人射光束（shù）中插人紫外截止濾光鏡，再次用標準黑筒和三級無熒（yíng）光標準校（xiào）準儀器的零（líng）點和刻度值。將三級熒光標準放於（yú）測試孔，測定消除紫外線條件下試樣的藍光漫反射因數。
7.3  用三級無熒光標準的藍（lán）光漫反射（shè）因數（shù）標稱值N和三級熒光標準的藍光漫反射因數標稱值（zhí）S，根據式(1)計算熒光亮度(白度)定標因子B,
B = (S 一 N )/ (S 一 Sc ) ··· ··· ·· ··· ··· ··· ·⋯ ⋯ ( 1 )
式中:B-一熒光亮度(白（bái）度)定標因子;
S— 在全模擬（nǐ）D。光源照明下（xià），三（sān）級熒光標準的藍光漫反射因（yīn）數標稱值;
N— 在（zài）全模擬D。光源照明下.三級無熒光標準的藍光漫反射因數標稱值;
Sc— 在加紫外截止濾光（guāng）鏡消除紫外線後，三級熒光標準的藍光漫反射因數測定值。
8  試驗（yàn）步驟
8.1  按儀器說明書，打開儀器電源開（kāi）關，經一段時間穩定後，分別用（yòng）標準黑筒和工作標準板校準儀器的零（líng）點和刻度值。如采用濾（lǜ）光鏡（jìng）匹（pǐ）配的反射光度計，校準前應在儀器反射光（guāng）束中（zhōng）插人R457濾光鏡。
8.2  從試樣疊上取下保護層（céng），將試樣放在測試孔上。測（cè）試最上麵（miàn）一層試樣的藍光（guāng）漫反射因數R457讀數應精確至0.1%。將（jiāng）最上麵一層試樣放在紙疊底（dǐ）部，重複測試第二張試樣。然後用同樣方法依次測定（dìng）不少於5個（gè）試樣。如需測定反麵，則翻過紙疊重複上（shàng）述操作。
8.3  如需測（cè）定含熒光增白劑（jì）試（shì）樣的熒光亮度(白度)F，則在人（rén）射光束中插人紫外截止濾光鏡，用標準黑筒和工作標準（zhǔn）校（xiào）準儀器的零點和刻（kè）度值（zhí），重複8.2操作，測定消除（chú）紫外線條件下試樣的藍光漫反射因數Rc，精確至0.1%反射（shè）因（yīn）數。
9  試驗結果的計算
    分別求出試樣正反麵測定值的平均值R457，即為亮度(白度)測（cè）定結果。對於試樣的熒光亮度(白度)F,應按式(2)計算。
F = B (R457: 一Rc ) ·· ·· ··· ，·· ··· ··· ·· ·· ··· ( 2 )
式中:F 一熒光亮度(白度);
R457— 在全模（mó）擬D,:光源照（zhào）明下，試樣的藍光漫反射因數;
Rc 一 在加紫外截止濾光鏡消除紫（zǐ）外線後，試樣的藍光漫反射因數。
10  精密度
    隻（zhī）要所用儀器符合本標準要求，每台儀器測（cè）定重複性可達到0.3%反射因數，各（gè）試驗室不同台儀器之間的再現性一、二、三級（jí）儀（yí）器可分別達（dá）到0.5%、1.0%和2.0%反射因數。
11  試驗（yàn）報告
a)  本標準號;
b)  試（shì）樣的標誌和說明;
c)  根（gēn）據需要分別報告試樣正反麵的（de）亮度（dù）(白度)值、熒光亮度(白（bái）度（dù）)值或（huò）正反麵平均值，並修約至0.1%;
d)  偏離本標準的任何試驗條件。
附錄A
(標準的附錄)
測定（dìng）藍光漫反射因數即（jí）R457亮度(白度)的儀器光譜特性
Al  渝光鏡匹配的反射光度計
    由照（zhào）明燈、積分球內壁、玻璃透鏡、濾光鏡（jìng）和接收器相組合，得出儀器主波長為(457士0.5)nm用濾光鏡使儀器的相對光譜分布函數（shù）F(A)如表A1所示。
F( )是以下各（gè）項的乘積:
a)由積分球內壁反（fǎn）射（shè）到試樣上光的相對光譜分布;
b)玻璃透鏡的相對光（guāng）譜透射比;
e)R457,濾光鏡的相對光譜透射比;
d) 光（guāng）電（diàn）接收器的相對光譜響應。
A2  簡（jiǎn）易分光反射（shè）光度（dù）計
簡易分光反（fǎn）射光度（dù）計用於計（jì）算凡二亮度(白度)的不同波長間隔相對光譜分布的函數見（jiàn）表（biǎo）A1.

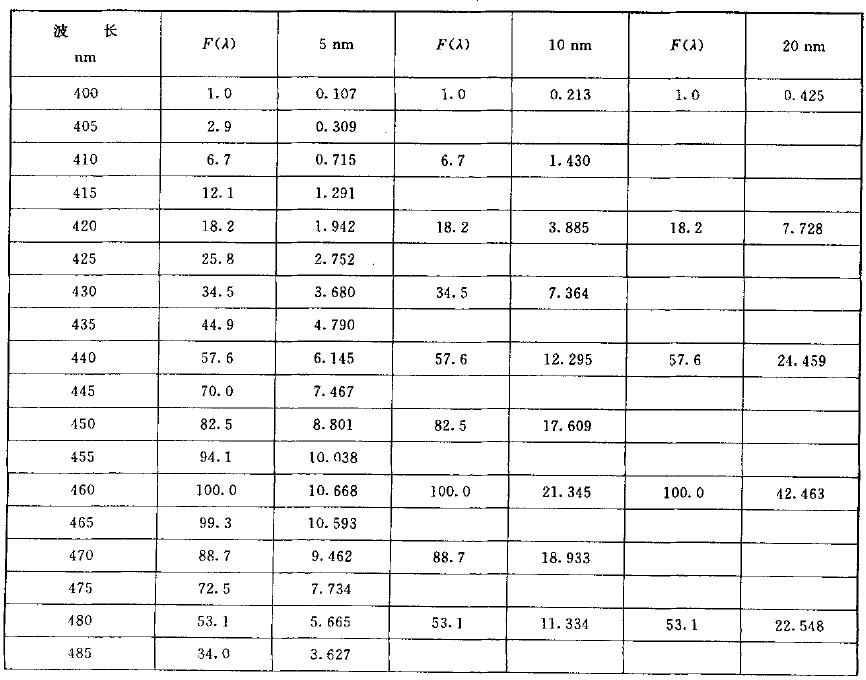

表A1反（fǎn）射光度計測定R457亮度（dù）(白度)的相對光譜分布函數F( A)及（jí）
分光光度計計算R457亮度( 白度 )的加權（quán）值

此外（wài）， 在波長大於700nm F()曲線下的麵積應足（zú）夠小，以使由試樣發出的紅外熒光（guāng）輻射（shè）不會對測定（dìng）結果造成影響。
