GB/T457-2008/紙張檢測儀器（免費下載）

作（zuò）者：恒科發布日期：2023-05-15 23:05　　已瀏覽閱（yuè）讀：1137次

GB/T457-2008/紙張檢測儀器/紙和紙板耐折度的測定（免費下載）

前言

本標準修改采用了ISO5626：1993《紙耐折度的測定》，其中紙板肖伯爾儀耐折度法沒有相關國際標準；

本標準（zhǔn）與（yǔ）ISO5626：1993主要差異如下：

—取消了ISO5626：1993中勒莫林（Kohler Mmolin）和洛瑪吉（Lhomargy）兩種儀器的（de）測定方法；

—增加了（le）紙板肖伯爾儀耐折（shé）度方法（fǎ）；

本標準是對GB/T457-2002《紙耐折度的測定（肖伯爾法）》、GB/T1538-1979《紙板耐折度的測定法（肖伯爾式測定儀）》及GB/T2679.5-1995《紙和紙板耐折度（dù）的測定（MIT耐折度儀法）》三個標準的整合（hé）修訂；

本標準代替GB/T457-2002、GB/T1538-1979和GB/T2679.5-1995；

本標準與GB/T457-2002、GB/T1538-1979和GB/2679.5-1995相比，主要差異如下：

—增加了（le）前言；

—增加了規範性引用文件（本版的第（dì）2章）；

—試驗方法中增（zēng）加了通用要求（本版的9.1）；

—試（shì）驗方法中增（zēng）加了MIT儀（本版的9.3）；

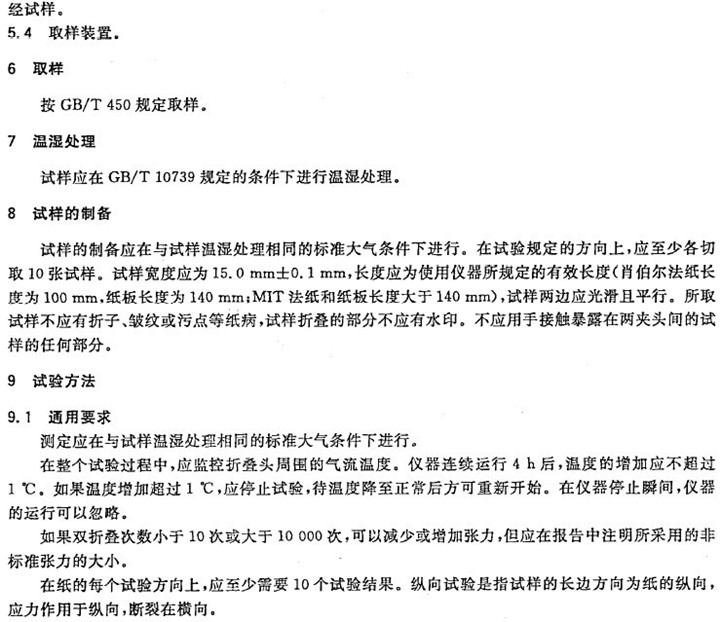

—修改了試樣製備，在試驗要求的方向上至少切取10個試樣；試樣寬度為15.0mm士0.1mm，長度為使用儀器的有效長度；

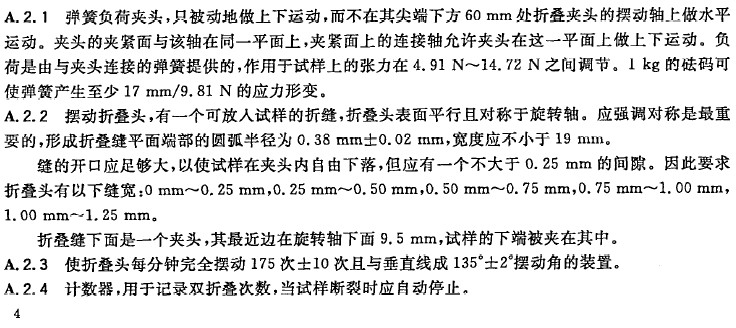

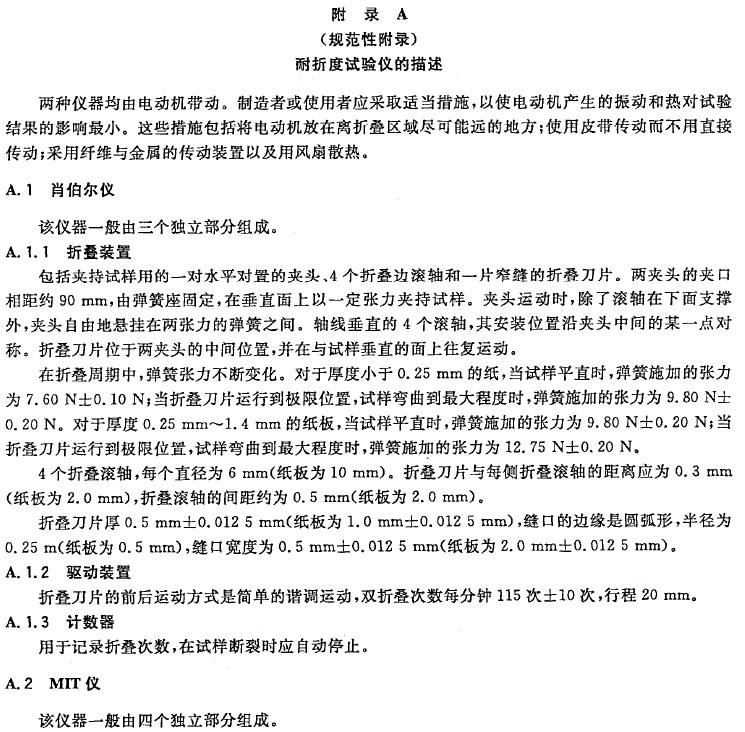

—增加了儀器的描述（見附錄（lù）A）；

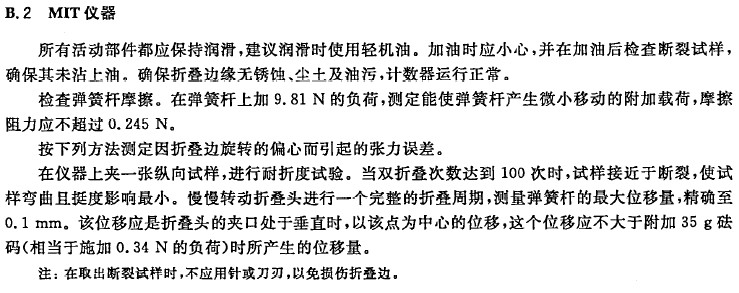

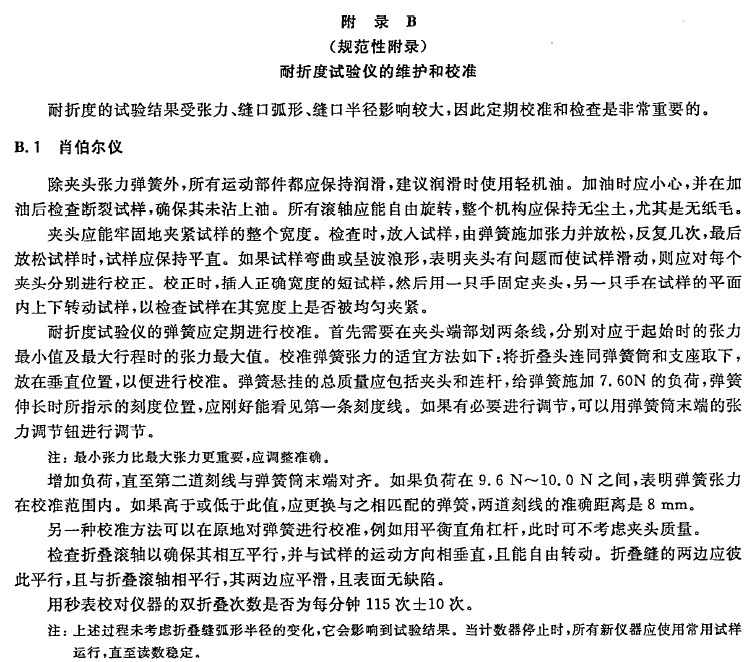

—增加了儀器的維護和校準（zhǔn）（見附錄B）；

—增加了本標準與對應的ISO5626：1993章節編（biān）號對（duì）照表（參見附錄C）；

—增加了本標準與ISO5626：1993技術性差異及（jí）原因（參見附錄D）；

本標準（zhǔn）的附錄A、附錄B是規範性（xìng）附錄，附錄C、附錄D是資料性附錄；

本標準由中國輕工業聯（lián）合會提出；

本標（biāo）準全國造（zào）紙工業標準化技術委員會歸口；

本標準起草單位：中國（guó）製漿造紙研究院；

本標準主要起（qǐ）草人：王振

本標準所代替標準（zhǔn）的（de）曆次版本發布（bù）情況為：

—GB/T457-1964、GB/T457-1979、GB/T457-1989、GB/T457-2002；

—GB/T1538-1979；

—GB/T2679.5—1981、GB/T2679.5-1995；

本標準委托（tuō）全（quán）國造（zào）紙工業標準化技術委員會負責解釋；

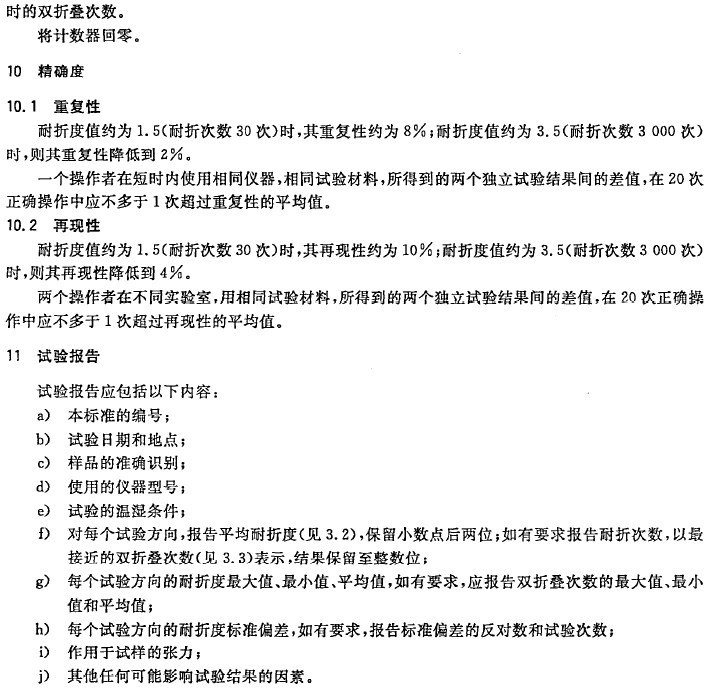

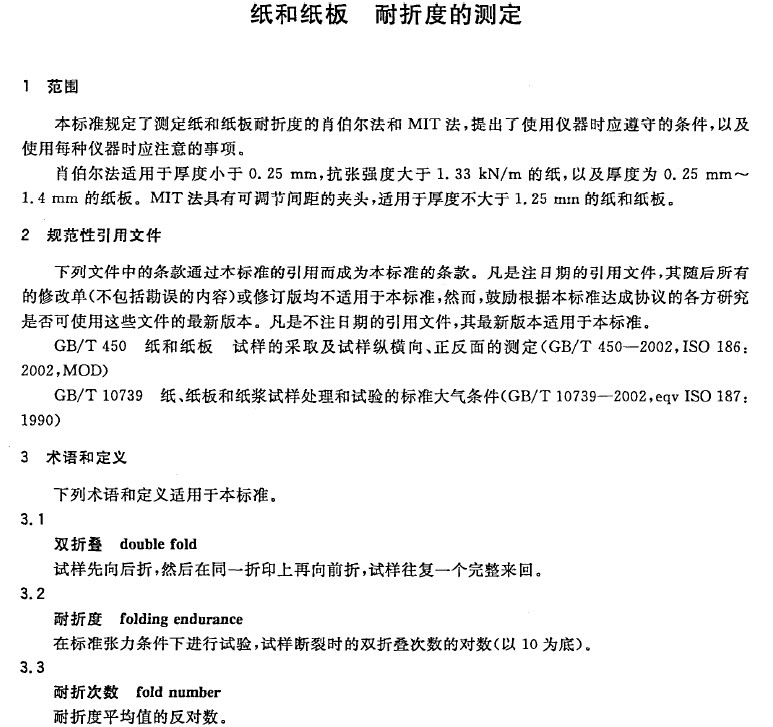

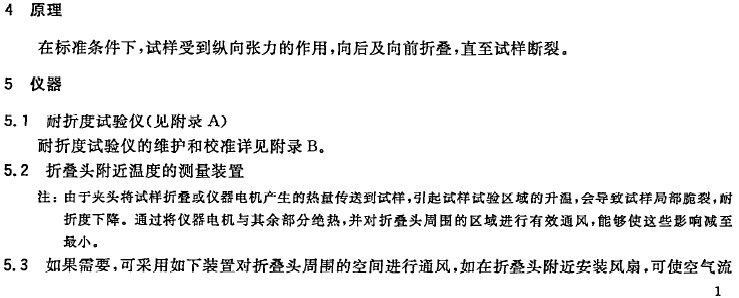

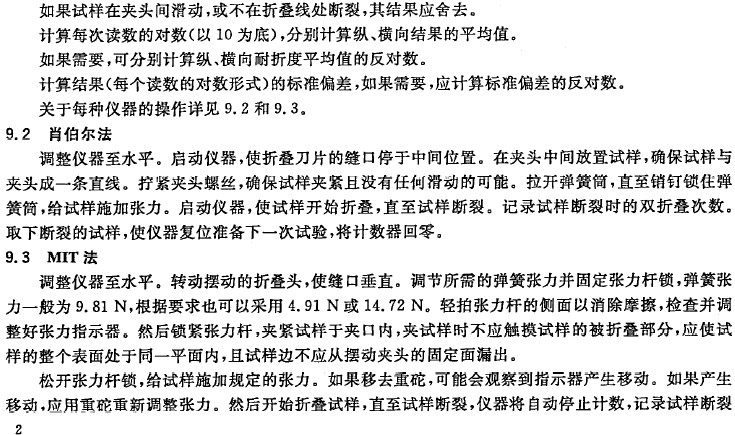

附錄C

（資料性附（fù）錄）

本標準（zhǔn）與對應的ISO5626：1993章節編號（hào）對照表

表C.1給出（chū）了本標準與對應（yīng）的ISO5626：1993章節編號對照表（biǎo）。

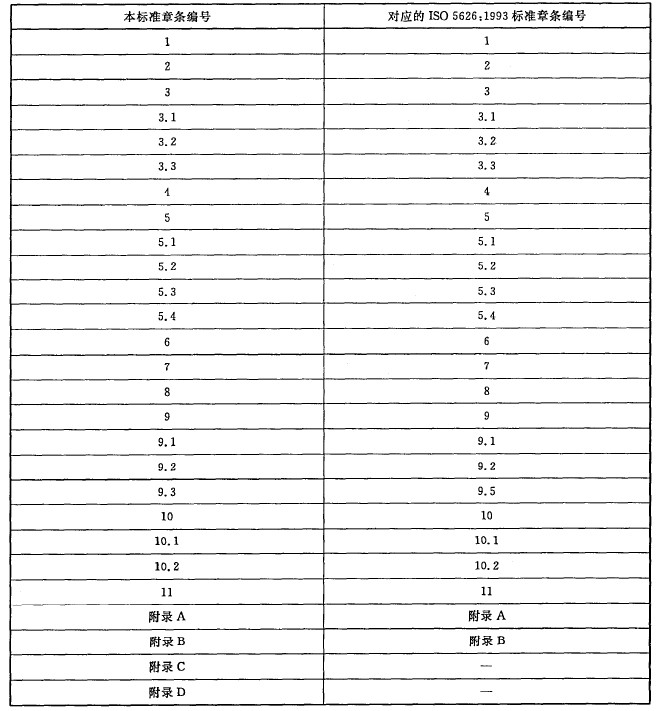

表（biǎo）C.1本標準與對應的ISO5626：1993章條編（biān）號對照表（biǎo）

附錄D

（資料性附錄）

本標準與ISO5626：1993技（jì）術性差異及（jí）原因

表D.1給出了（le）本標準與ISO5626：1993技術性差異（yì）及原因一覽表

表D.1本標準與ISO5626：1993技術性差異及原（yuán）因

本標準的章條編號	技術性差異	原因
1	範圍（wéi）中增加了（le）0.25mm～1.4mm厚度的紙板；MIT法適用於厚度不超過1.25mm的紙和（hé）紙板	我國國情需要
5	增加了紙板（bǎn）耐折度肖伯爾（ěr）法	我國常用到此方（fāng）法
